小型シャーリングマシン

研究室、試作室などに
サンプルチップの作成、簡易シャーレの製作、セル生産設備などの用途に最適な小型シャーリングマシン
画像は、SH-32


これはテスト機(SH-12)の動画です。動力伝達方法、安全カバーなどが商品と異なりますが
材料を切断する操作手順は、この動画の通りです。

SH-12

作業台の奥行寸法(750mm)に合わせ、机の横に設置できるサイズにし
           AC200Vが近くになくてもAC100Vで駆動できる点がSH-12の特徴です。

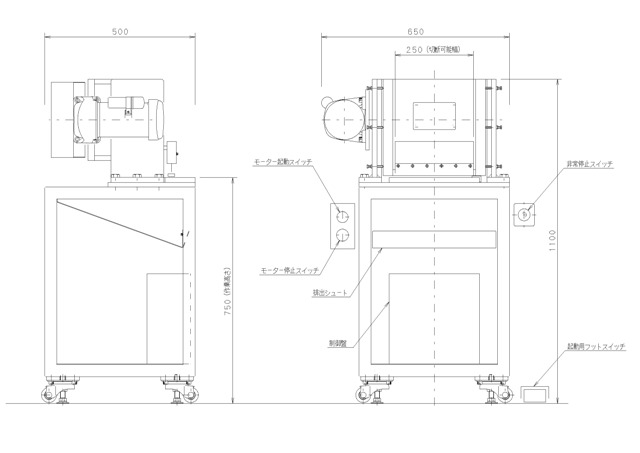

・外形寸法

性能、主仕様は下欄を参照してください。

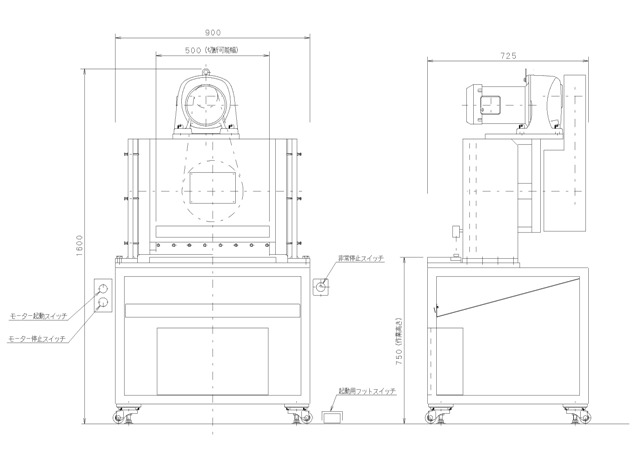

SH-32

SPCC材t=3.2が切断可能で、なるべくコンパクトにをコンセプトに開発したタイプです。
AC200V(三相)が必要です。
尚、自治地によっては振動規制法に抵触する場合があり各自治体への申請が必要な場合があります。
(各地方自治体に問い合わせ下さい)




「SH-12,SH-32性能相対及び主仕様」

SH-12 SH-32
電源電圧 AC100V AC200V三相
消費電力 300W 2.5kW
最高出力 12kN(1.2ton) 89kN(9ton)
マシンタクト 6.5秒/回 5.5秒/回
作業高さ 750mm(床面より) 750mm(床面より)
外形寸法 650w×1100h×500D 900w×1600h×725D

・切断可能材料(参考)

材料\機種 SH-12 SH-32
SPCC 板厚1.2×切断幅250mm以下 板厚3.2×切断幅500mm以下
A6063 板厚2.0×切断幅250mm以下 板厚4.0×切断幅500mm以下
Sus304 板厚1.0×切断幅250mm以下 板厚2.5×切断幅500mm以下
